分类：全部  >  二极管/三极管/晶体管
名称：IP4283CZ10-TBA,115
简述：这些器件旨在保护高速接口，如高清多媒体接口（HDMI）、DisplayPort、外部串行高级技术附件（eSATA）和低压差分信号（LVDS）接口免受静电放电（ESD）影响。这些器件包含四个用于超高速信号线的高级ESD保护二极管结构。它们有三种封装形式可供选择：DFN2510 - 10（SOT1165 - 1）、DFN2510A - 10（SOT1176 - 1）和TSSOP10（SOT552 - 1）。所有信号线均采用特殊的二极管配置进行保护，仅提供0.6 pF的超低线路电容。根据IEC 61000 - 4 - 2标准4级，这些二极管可为下游组件提供高达±8 kV接触式ESD电压的保护。
￥6.4
  • 库存量： 230
  • 起订量： 1
添加到购物车
立即购买
数量 价格
1+ ￥6.400000
10+ ￥5.539782
30+ ￥5.106234
100+ ￥4.679571
500+ ￥4.424947
1000+ ￥4.294195
产品描述
产品参数
产品手册
产品图像
这些器件旨在保护高速接口，如高清多媒体接口（HDMI）、DisplayPort、外部串行高级技术附件（eSATA）和低压差分信号（LVDS）接口免受静电放电（ESD）影响。这些器件包含四个用于超高速信号线的高级ESD保护二极管结构。它们有三种封装形式可供选择：DFN2510 - 10（SOT1165 - 1）、DFN2510A - 10（SOT1176 - 1）和TSSOP10（SOT552 - 1）。所有信号线均采用特殊的二极管配置进行保护，仅提供0.6 pF的超低线路电容。根据IEC 61000 - 4 - 2标准4级，这些二极管可为下游组件提供高达±8 kV接触式ESD电压的保护。
基本属性
品牌名称： Nexperia(安世) 商品型号： IP4283CZ10-TBA,115

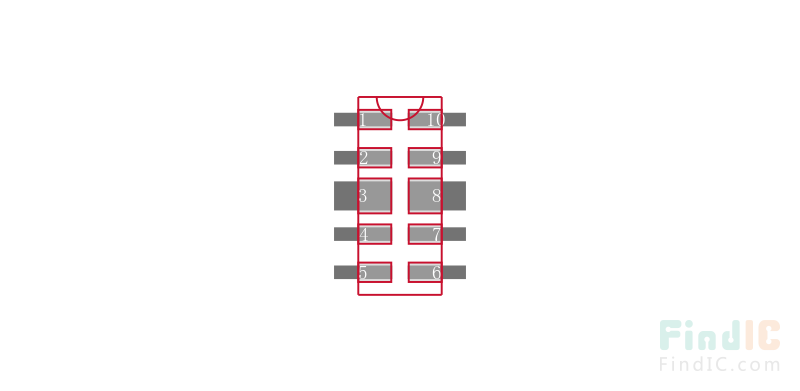

商品封装： DFN2510-10​ 包装方式： 编带
商品毛重： 0.09克(g)
技术参数
商品目录： 静电和浪涌保护(TVS/ESD) 反向截止电压(Vrwm)： 5.5V
钳位电压： 9.5V 峰值脉冲电流(Ipp)： 3.8A@8/20us
峰值脉冲功率(Ppp)： - 击穿电压： 6V
反向电流(Ir)： 1uA 通道数： 四路
工作温度： -40℃~+85℃@(Ta) 防护等级： IEC 61000-4-2
类型： ESD Cj-结电容： 0.6pF
